Die Strukturformel zeigt nicht nur, wie viele Atome in einem Molekül stecken, sondern vor allem, wie sie miteinander verbunden sind. Bei Alkanen ist das besonders nützlich, weil sie aus Kohlenstoff und Wasserstoff bestehen und ausschließlich Einfachbindungen haben. Ich gehe deshalb Schritt für Schritt durch die Darstellung, typische Schulbeispiele und die Stellen, an denen beim Zeichnen die meisten Fehler entstehen.
Die Bindungsstruktur entscheidet über Form, Name und Eigenschaften
- Alkane sind gesättigte, acyclische Kohlenwasserstoffe mit nur C-C- und C-H-Einfachbindungen.
- Die allgemeine Formel lautet CnH2n+2, solange es sich nicht um Cycloalkane handelt.
- Eine Strukturformel zeigt die Verknüpfung der Atome, nicht nur ihre Anzahl.
- Ab vier Kohlenstoffatomen können mehrere Strukturisomere auftreten.
- Beim Zeichnen gilt immer die Kontrollregel: Jedes Kohlenstoffatom hat insgesamt vier Bindungen.
Was die Strukturformel bei Alkanen zeigt
Bei Alkanen unterscheide ich zuerst zwischen Summenformel und Strukturformel. Die Summenformel sagt nur, wie viele Kohlenstoff- und Wasserstoffatome vorhanden sind. Erst die Strukturformel macht sichtbar, ob die Atome zu einer geraden Kette, zu einer verzweigten Kette oder zu einer anderen Anordnung verbunden sind.
Genau das ist der Kern der Sache: Alkane gehören zu den gesättigten Kohlenwasserstoffen. Das bedeutet, dass sie nur aus C und H bestehen und keine Doppel- oder Dreifachbindungen besitzen. Für unverzweigte und verzweigte, aber nicht-ringförmige Alkane gilt daher die allgemeine Formel CnH2n+2. Sobald ein Ring dazukommt, spricht man nicht mehr von einem normalen Alkan, sondern von einem Cycloalkan.

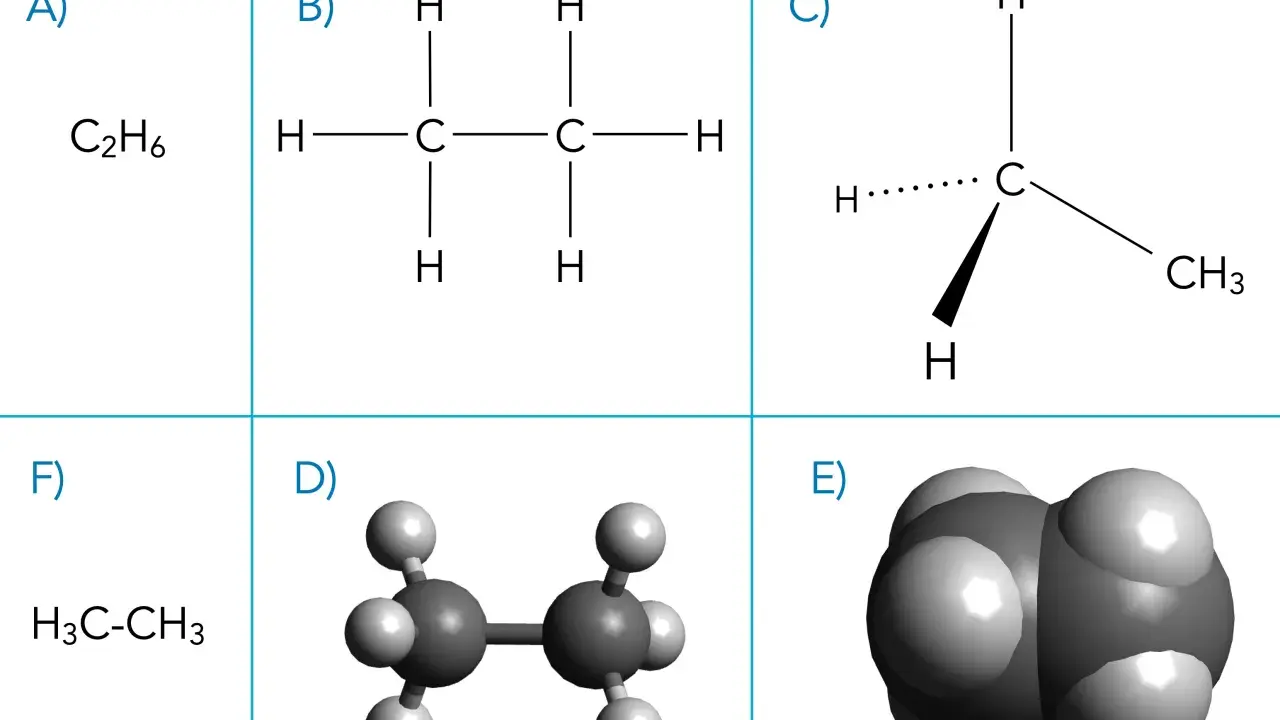

| Darstellungsart | Was sie zeigt | Wofür sie im Unterricht gut ist |
|---|---|---|
| Summenformel | Anzahl der Atome | Man erkennt schnell die Stoffklasse und den Atomgehalt |
| Strukturformel | Alle Bindungen zwischen den Atomen | Man sieht die Verknüpfung und mögliche Verzweigungen |
| Halbstrukturformel | Gruppen wie CH3 und CH2 in verkürzter Form | Sie ist kompakt und trotzdem noch gut lesbar |
| Skelettformel | Das Kohlenstoffgerüst als Linienzug | Sie eignet sich für größere organische Moleküle |
Wer diese vier Formen auseinanderhält, versteht nicht nur Alkane besser, sondern auch viele spätere Themen der organischen Chemie. Als Nächstes geht es deshalb darum, wie man solche Formeln sauber zeichnet, ohne ständig zu zählen und zu raten.
So zeichne ich eine Strukturformel sauber auf
Ich würde beim Zeichnen immer mit dem Kohlenstoffgerüst beginnen, nie mit den Wasserstoffen. Das spart Zeit, weil die Kohlenstoffatome die Grundstruktur vorgeben. Danach werden die restlichen Valenzen aufgefüllt, bis jedes C-Atom insgesamt vier Bindungen hat.
- Bestimme zuerst die Anzahl der Kohlenstoffatome aus dem Namen oder der Aufgabenstellung.
- Zeichne dann die C-Atome als Kette oder als verzweigtes Gerüst.
- Verbinde die C-Atome nur mit Einfachbindungen.
- Ergänze danach die H-Atome so, dass jedes C-Atom auf vier Bindungen kommt.
- Kontrolliere am Ende: Endständige C-Atome haben meist drei H-Atome, innere C-Atome meist zwei.
Ein guter Kontrollblick verhindert fast alle typischen Fehler. Wenn ein Kohlenstoffatom plötzlich fünf Bindungen hätte, ist die Zeichnung falsch. Wenn ein endständiges C-Atom nur zwei Wasserstoffe trägt, fehlt meist noch eine Bindung. Genau diese Prüfung ist bei Klassenarbeiten oft der schnellste Weg zur richtigen Lösung. Danach lohnt sich ein Blick darauf, warum die gezeichnete Formel auf dem Papier zwar flach wirkt, das Molekül selbst aber dreidimensional ist.
Warum die räumliche Form nicht flach ist
Die Strukturformel ist eine vereinfachte Darstellung, keine Fotografie des Moleküls. In Alkanen ist das Kohlenstoffatom sp3-hybridisiert, die Bindungen ordnen sich tetraedrisch an, und der Bindungswinkel liegt bei etwa 109,5 Grad. Deshalb wirkt die Struktur in Schulbüchern oft zickzackförmig, obwohl das Molekül in Wirklichkeit räumlich aufgebaut ist.
Auch die Bindungslängen sind nicht beliebig: Eine C-C-Einfachbindung ist ungefähr 154 pm lang, eine C-H-Bindung rund 109 pm. Das sind keine Werte, die man auswendig lernen muss, aber sie zeigen, dass die Strukturformel mehr als nur ein Zeichenbild ist. Dazu kommt: C-C-Einfachbindungen sind relativ frei drehbar, weshalb ein und dasselbe Alkan unterschiedliche Konformationen annehmen kann, ohne dass sich seine Bindungsstruktur ändert.
Für das Verständnis hilft mir deshalb ein einfacher Satz: Die Papierformel zeigt die Verknüpfung, nicht die tatsächliche Körperform. Genau dieses Denken macht es leichter, die nächsten Beispiele sicher zu lesen. Darum gehe ich jetzt die wichtigsten Vertreter von Methan bis Pentan durch.
Beispiele von Methan bis Pentan
Die ersten Alkanen lassen sich sehr gut als Vergleichsreihe lernen. Mit jedem zusätzlichen Kohlenstoffatom wird die Kette länger, und die Halbstrukturformel zeigt das besonders übersichtlich. Für den Einstieg ist das meist praktischer als eine voll ausgeschriebene Strukturformel.
| Name | Summenformel | Typische Schreibweise | Was man daran erkennt |
|---|---|---|---|
| Methan | CH4 | CH4 | Ein einzelnes C-Atom mit vier H-Atomen, kein Kettenaufbau |
| Ethan | C2H6 | CH3-CH3 | Erste C-C-Einfachbindung |
| Propan | C3H8 | CH3-CH2-CH3 | Ein mittleres C-Atom mit zwei H-Atomen |
| Butan | C4H10 | CH3-CH2-CH2-CH3 | Erstes Alkan, bei dem Isomerie möglich wird |
| Pentan | C5H12 | CH3-CH2-CH2-CH2-CH3 | Noch längere Kette, mehrere mögliche Verzweigungen sind denkbar |
Gerade Butan und Pentan sind im Unterricht wichtig, weil hier sichtbar wird, dass dieselbe Atomzahl nicht automatisch dieselbe Molekülform bedeutet. Damit sind wir beim nächsten Punkt, der vielen Lernenden erst spät auffällt, aber in Chemie enorm wichtig ist: Isomerie.
Warum gleiche Summenformeln nicht dieselbe Struktur bedeuten

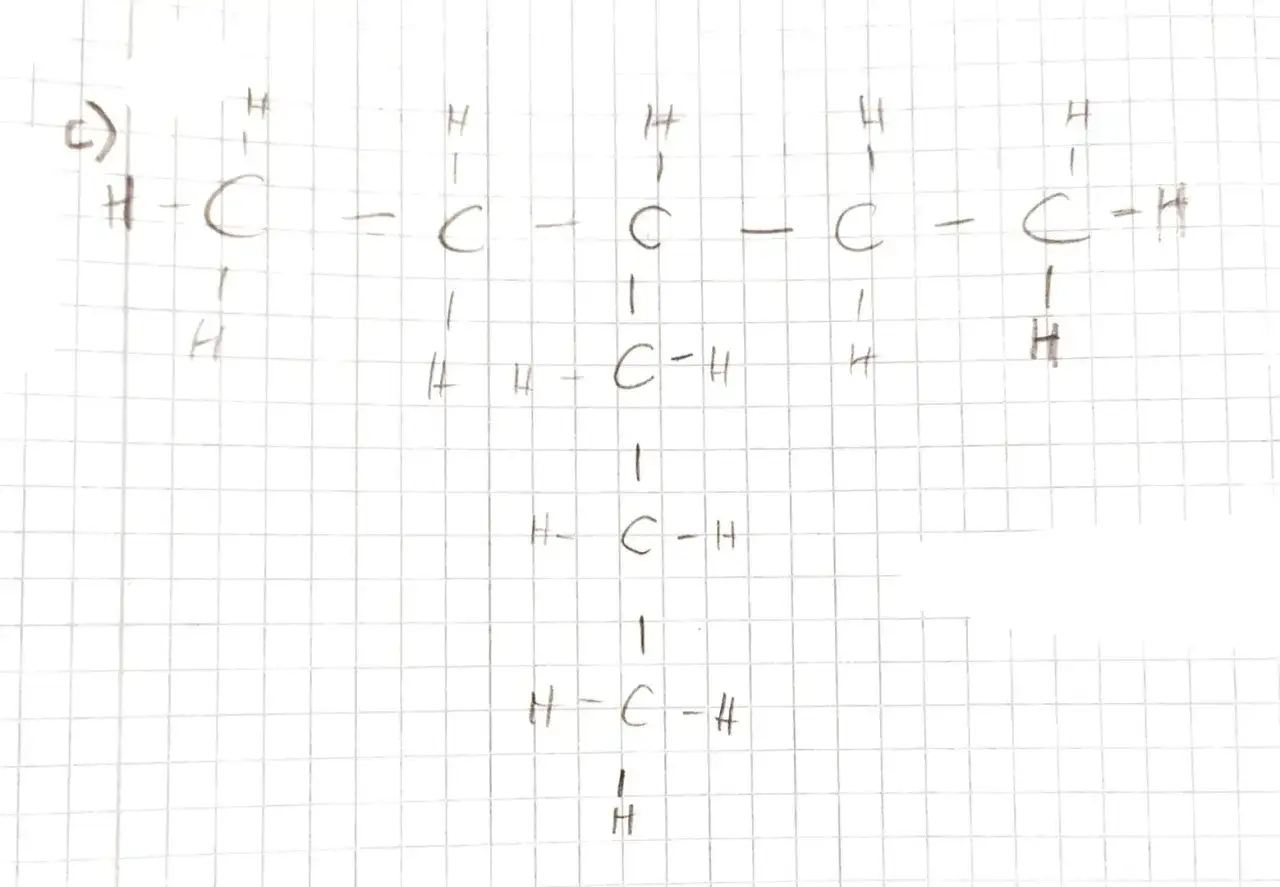

Ab vier Kohlenstoffatomen können Alkane Strukturisomere bilden. Das heißt: Die Summenformel bleibt gleich, aber die Atome sind anders miteinander verknüpft. Genau deshalb sind Strukturformeln so wertvoll, denn sie zeigen Unterschiede, die in der Summenformel unsichtbar bleiben.
| Summenformel | Mögliche Strukturisomere | Kommentar |
|---|---|---|
| C4H10 | n-Butan, 2-Methylpropan | Zwei unterschiedliche Verknüpfungen derselben Atome |
| C5H12 | n-Pentan, 2-Methylbutan, 2,2-Dimethylpropan | Drei Varianten, weil die Kette stärker umgebaut werden kann |
Das ist auch der Punkt, an dem die Eigenschaften anfangen, sich sichtbar zu unterscheiden. Je stärker ein Alkan verzweigt ist, desto kompakter ist das Molekül. Dadurch nimmt die Kontaktfläche zwischen den Molekülen oft ab, und der Siedepunkt liegt meist niedriger als bei einer unverzweigten Kette mit derselben Summenformel. Bei C10H22 gibt es bereits 75 Konstitutionsisomere, also merkt man schnell, wie stark die Zahl möglicher Strukturen anwächst.
Wer Strukturformeln nur als Zeichnung betrachtet, übersieht diesen Zusammenhang leicht. In Wirklichkeit steckt darin die Information, die man braucht, um Namen, Aufbau und Eigenschaften sauber zu verbinden. Genau deshalb lohnt sich der Blick auf die praktischen Folgen dieser Struktur.
Was die Struktur für Eigenschaften und Reaktionsverhalten verrät
Die Bindungsstruktur von Alkanen erklärt mehrere typische Stoffeigenschaften sehr gut. Weil nur unpolare C-C- und C-H-Bindungen vorhanden sind, lösen sich Alkane in Wasser kaum. Gleichzeitig sind sie im Vergleich zu vielen anderen organischen Stoffklassen relativ reaktionsträge, weil keine Doppelbindung für schnelle Additionsreaktionen bereitsteht.
| Struktureffekt | Typische Folge | Warum das so ist |
|---|---|---|
| Längere Kohlenstoffkette | Höherer Siedepunkt, geringere Flüchtigkeit | Zwischen den Molekülen wirken stärkere Anziehungskräfte |
| Mehr Verzweigung | Oft niedrigerer Siedepunkt | Die Moleküle liegen kompakter und berühren sich weniger stark |
| Nur Einfachbindungen | Geringere Reaktivität als bei Alkenen | Es fehlt die reaktive Mehrfachbindung |
| Nur Kohlenstoff und Wasserstoff | Kaum Wasserlöslichkeit | Alkane sind insgesamt unpolar |
Im Alltag begegnen uns Alkane deshalb vor allem als Bestandteile von Erdgas, Flüssiggas und Kraftstoffen. Die Struktur ist hier nicht bloß ein Zeichenthema, sondern erklärt direkt, warum diese Stoffe lagerfähig, brennbar und chemisch vergleichsweise stabil sind. Für den Schulalltag reicht es oft schon, diesen Zusammenhang sicher zu beherrschen.
Drei Merksätze, mit denen die Strukturformeln sitzen bleiben
Wenn ich das Thema auf das Wesentliche reduziere, bleiben für mich drei Merksätze übrig:
- Jedes Kohlenstoffatom hat in Alkanen insgesamt vier Bindungen.
- Alkane besitzen nur Einfachbindungen und keine Ringe.
- Ab vier Kohlenstoffatomen können mehrere unterschiedliche Strukturen dieselbe Summenformel haben.
Wer diese drei Punkte beim Zeichnen konsequent prüft, arbeitet in Chemie deutlich sicherer als mit bloßem Auswendiglernen. Genau daran erkennt man schnell, ob eine Strukturformel wirklich verstanden wurde oder nur abgeschrieben ist.
