Ein Generator wandelt Drehbewegung in elektrische Energie um, und gerade deshalb ist sein Aufbau so lehrreich: Rotor, Stator, Magnetfeld und Spulen greifen ineinander, statt isoliert nebeneinander zu stehen. Ich zeige hier, welche Bauteile wirklich wichtig sind, wie aus Bewegung Spannung wird und welche Formeln den Zusammenhang mathematisch sauber beschreiben. So lässt sich das Thema nicht nur verstehen, sondern auch im Unterricht sicher erklären.
Die wichtigsten Punkte auf einen Blick
- Ein Generator erzeugt Strom durch elektromagnetische Induktion, also durch die Änderung eines Magnetfelds an einer Spule.
- Der Generatoraufbau lebt vom Zusammenspiel von Rotor und Stator.
- Mehr Windungen, ein stärkeres Magnetfeld und eine höhere Drehzahl erhöhen die induzierte Spannung.
- Für den Unterricht sind vor allem die Beziehungen zwischen magnetischem Fluss, Induktionsspannung und Frequenz wichtig.
- Wechselstrom-, Gleichstrom- und Drehstromgeneratoren unterscheiden sich vor allem bei der Stromabnahme und der inneren Struktur.
- Verluste durch Reibung, Wärme und Widerstand sorgen dafür, dass nie die gesamte mechanische Leistung als elektrische Leistung ankommt.
Welche Aufgabe ein Generator erfüllt
Ich trenne bei der Erklärung immer zuerst die Energieformen: mechanische Arbeit hinein, elektrische Energie heraus. Das funktioniert nicht „einfach so“, sondern nur, weil sich beim Drehen der magnetische Fluss an einer Spule ändert. Genau an dieser Stelle setzt das Induktionsgesetz an.

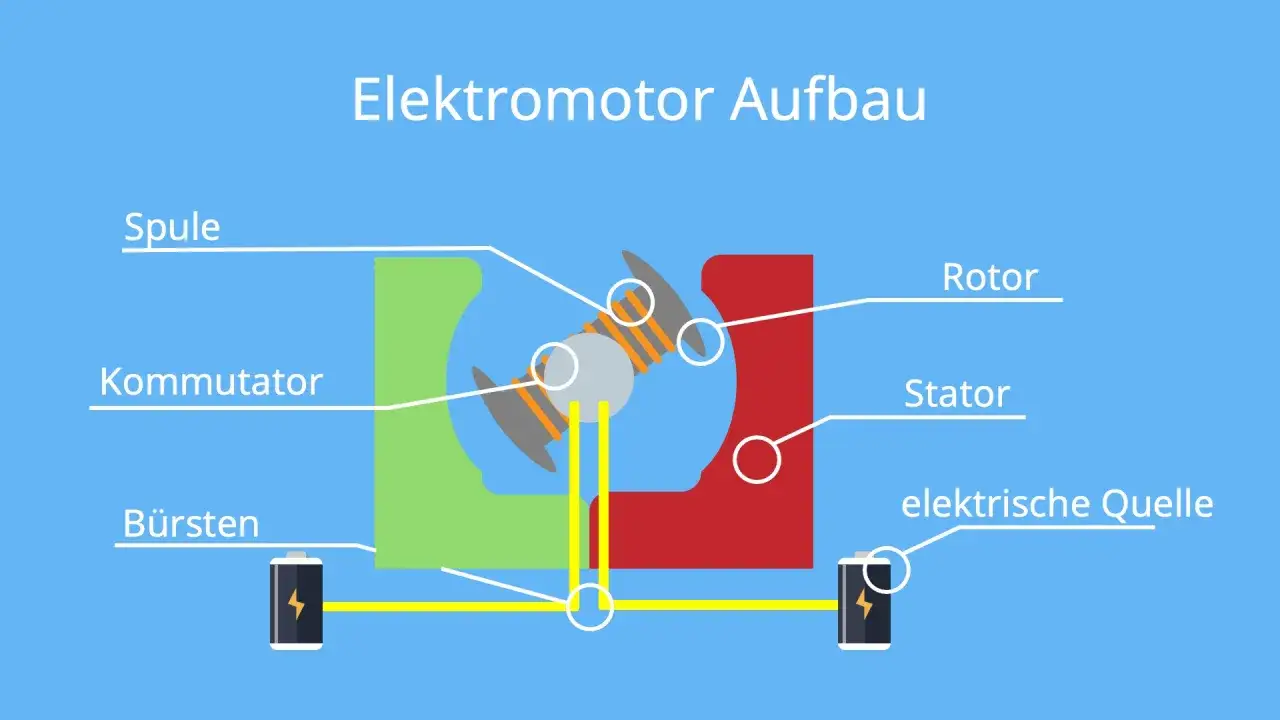

Wer den Generator als Gegenstück zum Elektromotor versteht, hat die Grundidee schon fast erfasst. Beim Motor bewirkt Strom eine Bewegung, beim Generator bewirkt Bewegung eine Spannung. Diese Umkehrung ist nicht nur sprachlich praktisch, sondern hilft auch, die Technik hinter Fahrraddynamo, Lichtmaschine und Kraftwerksgenerator sauber zu ordnen. Als Nächstes schaue ich mir deshalb die Bauteile an, aus denen die Maschine im Inneren besteht.

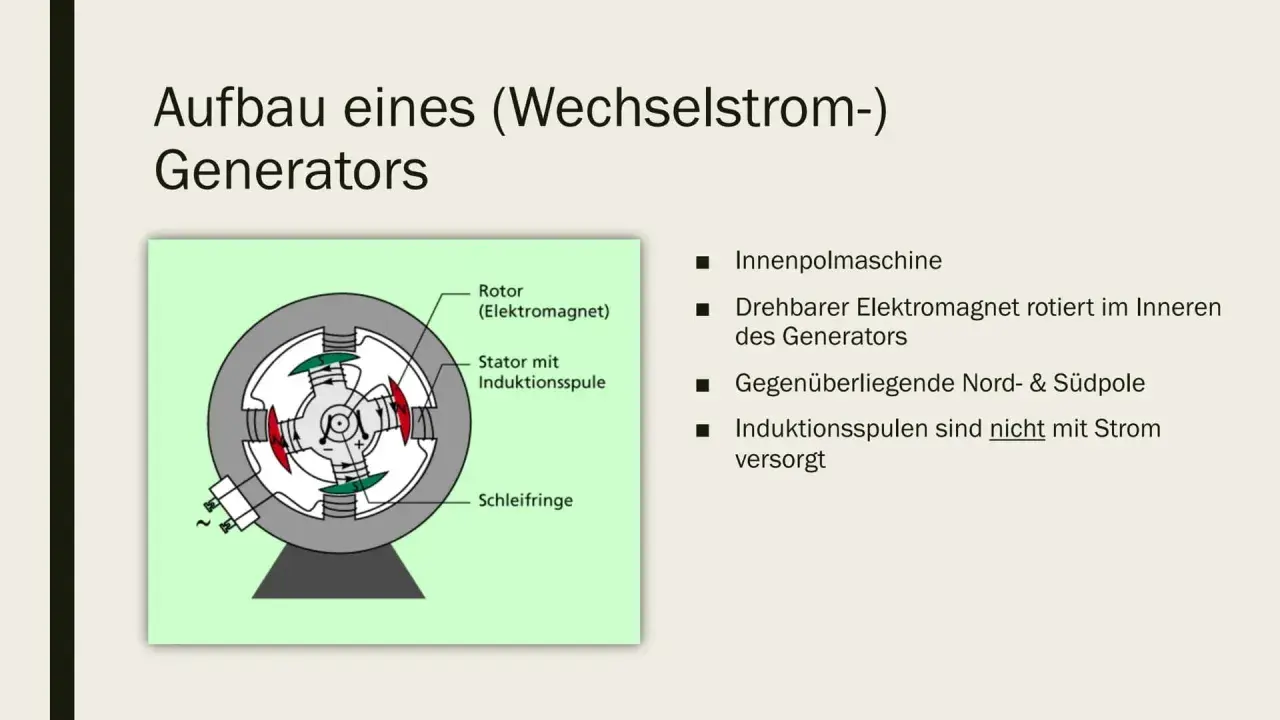

So ist ein Generator innen aufgebaut
Der Innenaufbau ist übersichtlich, aber jedes Teil erfüllt eine eigene Aufgabe. Ich würde ihn in der Schule immer in bewegliche und feststehende Komponenten zerlegen, weil man so den Zusammenhang zwischen Mechanik und Elektrotechnik sofort sieht.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Rotor | Er dreht sich und bewegt das Magnetfeld oder die Magnetquelle. | Ohne Rotation keine Änderung des magnetischen Flusses. |
| Stator | Er bleibt fest und trägt die Spulen oder Wicklungen. | Hier wird die Spannung meist abgegriffen. |
| Erregerfeld | Es entsteht durch einen Dauermagneten oder eine Erregerwicklung. | Es liefert das Magnetfeld, das für die Induktion nötig ist. |
| Luftspalt | Er trennt Rotor und Stator mechanisch. | Der Abstand beeinflusst die Feldkopplung und damit die Effizienz. |
| Schleifringe oder Kommutator | Sie übertragen die erzeugte Spannung nach außen oder richten sie um. | Damit unterscheidet sich Wechselstrom- von Gleichstromtechnik. |
| Welle und Lager | Sie führen die Drehbewegung und halten den Rotor zentriert. | Saubere Lagerung senkt Reibung und Verschleiß. |
| Kühlung | Sie führt Wärme aus Wicklungen und Gehäuse ab. | Wärmeverluste begrenzen sonst die Leistung. |
Nicht jeder Generator besitzt alle diese Teile in derselben Form. Ein kleiner Dynamo arbeitet anders als ein großer Synchrongenerator, und ein Gleichstromgenerator braucht zum Beispiel einen Kommutator, während moderne Wechselstrommaschinen meist mit Schleifringen oder ganz ohne mechanische Stromabnahme auskommen. Das Prinzip bleibt aber gleich: Das Magnetfeld muss sich relativ zur Spule ändern. Genau darum geht es im nächsten Schritt.
Wie aus Drehung elektrische Spannung wird
Wenn sich der Rotor bewegt, ändert sich der magnetische Fluss Φ durch die Spule. Mathematisch lässt sich das sehr kurz fassen: Je schneller sich Φ verändert, desto größer ist die induzierte Spannung. In der vereinfachten Schulform lautet die Beziehung Uind = -N · dΦ/dt.
- Eine mechanische Antriebsquelle setzt die Welle in Bewegung.
- Rotor und Magnetfeld drehen sich relativ zum Stator oder zur Spule.
- Dadurch ändert sich der magnetische Fluss durch die Windungen.
- In den Leitern werden Ladungen verschoben, und es entsteht eine Spannung.
- Ist der Stromkreis geschlossen, fließt Strom; bei offener Schaltung misst man nur die Spannung.
Bei einem Wechselstromgenerator kehrt die Polung regelmäßig um, weil die Spule sich weiterdreht. Deshalb entsteht keine konstante Gleichspannung, sondern eine periodisch wechselnde Spannung, oft näherungsweise sinusförmig. Die Spannung ist dabei nicht dort am größten, wo einfach „am meisten Magnet“ vorhanden ist, sondern dort, wo sich der Fluss gerade am schnellsten ändert. Genau diese Feinheit macht den Unterschied zwischen einer bloßen Skizze und einem wirklich verstandenen Generator aus. Als Nächstes lohnt sich deshalb der mathematische Blick auf die wichtigsten Formeln.
Welche Formeln die Physik dahinter erklären
Für den Unterricht reichen wenige Formeln, aber sie müssen sauber sitzen. Ich würde vor allem diese vier Beziehungen kennen:
| Formel | Bedeutung | Was man daraus lernt |
|---|---|---|
| Uind = -N · dΦ/dt | Induzierte Spannung | Mehr Windungen und eine schnellere Flussänderung erhöhen die Spannung. |
| Φ = B · A · cos α | Magnetischer Fluss | Feldstärke, Fläche und Winkel bestimmen gemeinsam die Induktion. |
| f = p · n / 60 | Frequenz bei Synchronmaschinen | Polpaarzahl p und Drehzahl n bestimmen die Netzfrequenz. |
| Pel = Pmech - PV | Leistungsbilanz | Ein Teil der mechanischen Leistung geht immer als Verlustleistung verloren. |
Wichtig ist die genaue Bedeutung der Symbole: N ist die Windungszahl, Φ der magnetische Fluss in Weber, B die magnetische Flussdichte, A die Fläche der Spule und α der Winkel zwischen Feld und Fläche. Das Minuszeichen in der Induktionsformel beschreibt die Lenzsche Regel: Die Induktion wirkt ihrer Ursache entgegen. Für die Praxis heißt das auch, dass viele Zusammenhänge proportional sind. Verdoppelt man zum Beispiel die Windungszahl, wird die Spannung bei gleichen Bedingungen ebenfalls ungefähr doppelt so groß.
Ein kleines Rechenbeispiel zeigt die Größenordnung: Hat eine Spule 200 Windungen und steigt der magnetische Fluss in 0,02 s von 0,003 Wb auf 0,009 Wb, dann beträgt der Betrag der induzierten Spannung 200 · 0,006 / 0,02 = 60 V. Das ist ein schönes Schulbeispiel, weil man daran sieht, dass nicht nur das Magnetfeld zählt, sondern vor allem die Änderungsrate. Bei der Frequenz gilt ebenfalls ein klarer Zusammenhang: Ein vierpoliger Generator mit zwei Polpaaren liefert bei 1500 U/min 50 Hz, während ein zweipoliger Generator dafür 3000 U/min benötigt. Genau solche Rechnungen machen das Thema zum guten Beispiel für proportionale Zusammenhänge in der Mathematik. Danach stellt sich die Frage, welche Bauform man eigentlich vor sich hat.
Welche Generatorarten man unterscheiden sollte
Im Alltag werden verschiedene Bauformen oft einfach „Generator“ genannt, technisch gibt es aber wichtige Unterschiede. Für mich ist die einfachste Einteilung die nach der erzeugten Stromart und der Art der Stromabnahme.
| Typ | Typischer Aufbau | Vorteil | Einsatz oder Grenze |
|---|---|---|---|
| Wechselstromgenerator | Rotor und Stator sind auf Wechselspannung ausgelegt; die Stromabnahme erfolgt ohne Kommutator. | Einfaches Prinzip, gut für viele Anwendungen. | Typisch in Schule, Labor und kleiner Technik. |
| Drehstrom-Synchrongenerator | Mehrere Wicklungen im Stator, rotierendes Erregerfeld im Rotor. | Hohe Effizienz und gut regelbare Netzfrequenz. | Standard in Kraftwerken und großen Anlagen. |
| Gleichstromgenerator | Die Spannung wird mit einem Kommutator umgerichtet. | Direkt nutzbare Gleichspannung. | Heute technisch seltener, mechanisch aufwändiger. |
| Asynchrongenerator | Ähnlich wie eine Asynchronmaschine, meist mit Kurzschlussläufer. | Robust und wartungsarm. | Braucht meist Netz oder Fremderregung; oft in Windtechnik relevant. |
Die wichtigste praktische Erkenntnis ist dabei: Nicht jede Maschine, die Strom erzeugt, arbeitet gleich. Für den Unterricht ist es daher sinnvoll, erst den Grundaufbau zu verstehen und erst danach zwischen den Bauformen zu unterscheiden. So vermeidet man Verwechslungen, die später bei Leistung, Frequenz und Anschluss schnell teuer werden könnten. Als Nächstes geht es darum, was die reale Leistung tatsächlich begrenzt.
Wovon Spannung, Leistung und Wirkungsgrad abhängen
Ein Generator liefert in der Praxis nie die gesamte zugeführte mechanische Energie als elektrische Energie zurück. Ein Teil geht durch Reibung, Wärme, elektrische Widerstände und magnetische Verluste verloren. Genau deshalb ist der Wirkungsgrad kein Nebenpunkt, sondern ein Kernteil des Generatorverständnisses.
- Drehzahl: Je schneller die Relativbewegung, desto stärker die Flussänderung pro Zeit.
- Windungszahl: Mehr Windungen erhöhen die Spannung, erhöhen aber oft auch Widerstand und Bauraum.
- Magnetfeldstärke: Ein kräftigeres Feld kann mehr Spannung erzeugen, ersetzt aber keine saubere Geometrie.
- Luftspalt: Ein zu großer Spalt schwächt die magnetische Kopplung.
- Last: Unter Belastung sinkt die Klemmenspannung oft etwas, weil Innenwiderstände mitwirken.
- Wärme und Reibung: Sie reduzieren die verfügbare Ausgangsleistung und begrenzen die Lebensdauer.
Die häufigste Fehlvorstellung ist aus meiner Sicht die Annahme, ein stärkerer Magnet allein reiche für „mehr Strom“. Technisch stimmt das nicht, weil es immer um die Änderung des magnetischen Flusses geht. Ein Generator kann also trotz starkem Magnetfeld wenig liefern, wenn Drehzahl, Spulengeometrie oder Last nicht passen. Genau diese Abhängigkeiten machen den Aufbau einerseits anspruchsvoll, andererseits aber auch gut berechenbar.
Wenn ich das Thema auf eine knappe Lernformel reduziere, lautet sie: Bewegung plus Magnetfeld plus Spule ergibt Spannung, aber erst mit der richtigen Geometrie und wenig Verlusten wird daraus brauchbare Leistung. Damit ist der Grundgedanke komplett; jetzt lässt sich alles in wenigen Merksätzen sauber zusammenfassen.
Woran sich der Aufbau eines Generators am leichtesten merken lässt
Ich merke mir den Generator immer als Dreieck aus Mechanik, Magnetfeld und Mathematik: Die Mechanik liefert die Drehung, das Magnetfeld liefert die Voraussetzung für Induktion, und die Mathematik beschreibt, wie stark die Spannung ausfällt. Wer dieses Dreieck verstanden hat, kann nicht nur ein Schaubild beschriften, sondern den ganzen Prozess logisch erklären.
Für den Lernalltag ist das besonders nützlich, weil sich fast jede Prüfungsfrage daraus ableiten lässt: Welche Teile bewegen sich? Wo entsteht das Magnetfeld? Warum ändert sich die Spannung? Und weshalb sind Verluste unvermeidbar? Genau diese Fragen führen vom bloßen Auswendiglernen weg und hin zu echtem Verständnis des Generatoraufbaus.
