Ein Vektor, der senkrecht auf einer Geraden oder Ebene steht, ist in der analytischen Geometrie ein kleines Werkzeug mit großer Wirkung. Wer ihn sicher erkennt, liest Ebenengleichungen schneller, baut daraus saubere Normalformen und spart sich viele Umwege.
Ich zeige hier, wie man die geometrische Idee versteht, den passenden Vektor aus verschiedenen Darstellungen gewinnt und typische Fehler vermeidet. Dazu gibt es kurze Beispiele, die genau auf den Schulalltag zugeschnitten sind.
Die wichtigsten Punkte auf einen Blick
- In Koordinatenform liest du den Normalenvektor direkt an den Koeffizienten ab.
- In der Parameterform brauchst du zwei Spannvektoren; ihr Kreuzprodukt liefert einen senkrechten Vektor.
- Ein und dieselbe Richtung kann mit beliebig vielen von null verschiedenen Vielfachen beschrieben werden.
- Bei Geraden in der Ebene kannst du aus einem Richtungsvektor sofort einen senkrechten Vektor bauen.
- Ein kurzer Skalarprodukt-Check zeigt dir, ob die Rechnung wirklich stimmt.
Was der Vektor geometrisch beschreibt
Ein Normalenvektor zeigt nicht entlang der Fläche, sondern steht im rechten Winkel darauf. Bei einer Geraden ist er orthogonal zur Richtung der Geraden, bei einer Ebene orthogonal zu jeder Richtung, die in dieser Ebene liegt. Orthogonal bedeutet hier einfach: Der Winkel beträgt 90 Grad.
Ich merke mir dafür eine einfache Vorstellung: Wenn eine Ebene ein glattes Blatt Papier ist, dann zeigt der Normalenvektor wie ein Stift gerade aus dem Papier heraus. Er ist nicht an einen Punkt gebunden, sondern beschreibt nur die Richtung. Genau deshalb gibt es immer unendlich viele passende Vielfache, zum Beispiel (2, -1, 4) und (-6, 3, -12).
Für Aufgaben ist das wichtig, weil man selten den einen einzig richtigen Vektor sucht, sondern eine Richtung, die die Bedingung „senkrecht“ erfüllt. Im nächsten Schritt schauen wir deshalb darauf, wie man diese Richtung aus einer Gleichung oder aus Spannvektoren abliest.
So liest du ihn aus den üblichen Darstellungen ab
| Darstellungsform | Woran ich den Vektor erkenne | Kurzes Beispiel | Typischer Nutzen |
|---|---|---|---|
| Koordinatenform einer Ebene | Die Koeffizienten vor x, y und z bilden direkt den Vektor. | 3x - 2y + z = 7 → (3, -2, 1) | Schnellster Weg, wenn die Gleichung schon vorliegt. |
| Normalenform | Der Vektor steht bereits vor der Klammer oder im Skalarprodukt. | n · (x - p) = 0 | Ideal, wenn ein Punkt und eine Normale gegeben sind. |
| Parameterform einer Ebene | Aus zwei Spannvektoren berechnest du den senkrechten Vektor. | (1, 0, 2) × (0, 3, 1) = (-6, -1, 3) | Praktisch, wenn die Ebene durch Punkte oder Richtungen beschrieben ist. |
| Gerade in der Ebene | Zu einem Richtungsvektor findest du einen senkrechten Partner. | (2, 5) → (5, -2) | Nützlich bei Geradengleichungen und senkrechten Geraden. |
In Koordinatenform ist das Ablesen am schnellsten. Steht eine Ebene als ax + by + cz = d, dann ist (a, b, c) ein Normalenvektor. Bei einer Geraden in der Ebene funktioniert das genauso mit ax + by = c.

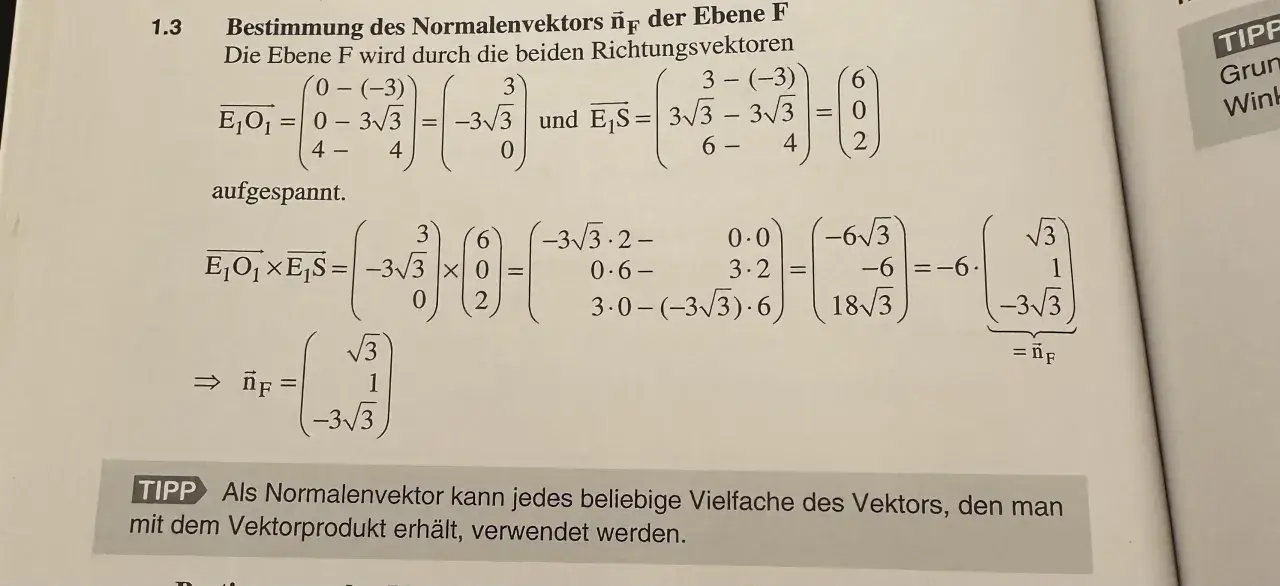

In der Parameterform ist der Weg etwas länger, aber immer noch klar: Die Spannvektoren liegen in der Ebene, also muss der gesuchte Vektor auf beiden senkrecht stehen. Dafür nutze ich meist das Kreuzprodukt, weil es direkt einen passenden Vektor liefert. Genau das ist der Punkt, an dem viele Lernende schneller werden, wenn sie die Form sicher erkennen.
Der tabellarische Vergleich hilft vor allem dann, wenn man in der Aufgabe erst prüfen muss, welcher Weg am wenigsten Rechenarbeit macht. Danach wird der Rechenweg deutlich mechanischer.
So bestimmst du ihn Schritt für Schritt
Ich gehe in Rechnungen fast immer nach demselben Muster vor: Form erkennen, passende Regel anwenden, mit einem kurzen Skalarprodukt prüfen. Das klingt schlicht, verhindert aber die meisten Fehler.
- Koordinatenform prüfen. Bei E: 3x - 2y + z = 7 lese ich sofort n = (3, -2, 1) ab.
- Parameterform prüfen. Bei E: x = p + r·(1,0,2) + s·(0,3,1) bilde ich das Kreuzprodukt der beiden Spannvektoren: (1,0,2) × (0,3,1) = (-6, -1, 3).
- Bei einer Geraden in der Ebene senkrecht ergänzen. Hat die Gerade den Richtungsvektor (2,5), dann ist (5,-2) oder (-5,2) ein Normalenvektor.
- Orthogonalität prüfen. Wenn das Skalarprodukt mit einem Richtungsvektor 0 ergibt, stimmt die Richtung.
- Nur wenn verlangt, normieren. Für eine Einheitsnormale teile ich durch die Länge des Vektors.
Ein kurzes Beispiel mit einer Ebene
Aus der Ebene 2x + 4y - z = 9 wird direkt n = (2,4,-1). Diese Lösung ist nicht nur korrekt, sondern auch schon fast in der Form, die man für die Normalenform braucht.
Lesen Sie auch: Digitale Tools für den Unterricht – So gelingt der Einsatz
Ein kurzes Beispiel mit einer Geraden
Aus dem Richtungsvektor v = (3,-1) baue ich ohne Umwege n = (1,3) oder (-1,-3). Ich prüfe kurz: 3·1 + (-1)·3 = 0. Solche Mini-Proben sparen in Klassenarbeiten erstaunlich oft Punkte.
Wenn der Ablauf einmal sitzt, wirkt die Aufgabe nicht mehr wie ein neues Problem, sondern wie eine kurze Entscheidung zwischen bekannten Formen. Genau daran hängt oft der Unterschied zwischen Unsicherheit und Routine.
Normalenform, Koordinatenform und Parameterform im Vergleich
| Form | Was sie dir direkt gibt | Wann sie besonders praktisch ist |
|---|---|---|
| Normalenform | Punkt und senkrechte Richtung | Wenn du eine Ebene aus einem bekannten Punkt und einer Normale aufbauen willst |
| Koordinatenform | Den Normalenvektor über die Koeffizienten | Wenn die Gleichung schon in kompakter Form gegeben ist |
| Parameterform | Zwei Spannvektoren der Ebene | Wenn eine Ebene aus Punkten oder Richtungen konstruiert wird |
| Hessesche Normalform | Eine normierte Normale und eine besonders klare Abstandsdarstellung | Wenn Abstände oder Seitenlagen gefragt sind |
Die Normalenform lautet zum Beispiel n · (x - p) = 0. Das bedeutet: Der Verbindungsvektor vom bekannten Punkt p zu einem beliebigen Punkt x auf der Ebene steht senkrecht auf n. Genau so wird aus Geometrie eine Gleichung.
Wichtig ist dabei: Der Vektor selbst ist nicht eindeutig. Multiplizierst du ihn mit einer von null verschiedenen Zahl, beschreibt er dieselbe senkrechte Richtung. Nur wenn eine Einheitsnormale verlangt ist, musst du die Länge auf 1 bringen. Das ist besonders in der hesseschen Normalform relevant, weil dort die Normierung Teil der Darstellung ist.
Gerade diese Unterschiede zwischen den Formen machen den Stoff prüfungsrelevant: Wer sie sauber trennt, spart sich spätere Umwege bei Umformungen und Begründungen.
Typische Fehler und wie ich sie vermeide
Die meisten Fehler sind nicht kompliziert, sondern schlicht Flüchtigkeitsfehler. Ich gehe sie deshalb gern direkt in einer kurzen Kontrollliste durch.
- Richtungsvektor und Normalenvektor werden verwechselt. Ein Richtungsvektor zeigt entlang der Geraden, ein Normalenvektor senkrecht dazu.
- Das Vorzeichen wird überbewertet. (2, -1) und (-2, 1) beschreiben dieselbe Richtung, nur entgegengesetzt.
- Das Kreuzprodukt wird in der falschen Reihenfolge gebildet. Dann ändert sich zwar das Vorzeichen, aber die Senkrecht-Richtung bleibt richtig.
- Der Nullvektor wird akzeptiert. Er ist nie ein Normalenvektor, weil er keine Richtung hat.
- Es wird nicht geprüft, ob Normierung verlangt ist. Manchmal reicht ein beliebiges Vielfaches, manchmal braucht man einen Einheitsvektor.
- Sonderfälle bei Steigungen werden vergessen. Horizontale und vertikale Geraden brauchen eine separate Betrachtung.
Mein Gegencheck ist fast immer das Skalarprodukt. Wenn es mit einem Richtungsvektor 0 ergibt, stimmt die Orthogonalität. Das ist die einfachste und zuverlässigste Kontrolle, bevor man eine Lösung abgibt.
Wer diese Fehler im Griff hat, kann den Vektor nicht nur berechnen, sondern auch sinnvoll einsetzen. Genau dort wird aus einem bloßen Rechenweg ein brauchbares Werkzeug.
Wofür der Vektor im Unterricht wirklich gebraucht wird
| Aufgabe | Rolle der Normale | Was daran praktisch ist |
|---|---|---|
| Ebenengleichung aus Punkt und Normalenvektor | Sie liefert die Richtung, die auf der Ebene senkrecht steht. | Aus wenigen Angaben entsteht direkt eine vollständige Gleichung. |
| Winkel zwischen zwei Ebenen | Man vergleicht die Normalen beider Ebenen. | Der Winkel lässt sich oft einfacher über die Vektoren als über die Ebenen selbst bestimmen. |
| Abstand Punkt-Ebene | Die Normale zeigt die kürzeste Verbindung zur Ebene. | So entsteht die Formel für den senkrechten Abstand. |
| Seitenlage eines Punktes | Die Normale zeigt, auf welcher Seite der Ebene der Punkt liegt. | Das hilft bei Lagebeziehungen und Vorzeichenfragen. |
| Computergraphik und Lichtberechnung | Die Normale beschreibt, wie eine Fläche nach außen orientiert ist. | Damit werden Schatten, Reflexionen und Sichtbarkeit berechnet. |
Im Unterricht taucht die Normale also nicht als isoliertes Definitionsthema auf, sondern als Bindeglied zwischen Gleichung, Lage und Abstand. Ich halte das für den eigentlichen Lernwert: Wer sie versteht, kann mehrere Themen der Vektorgeometrie zusammenziehen statt sie einzeln auswendig zu lernen.
Damit wird auch klar, warum eine gute Kurzprobe so viel wert ist. Die gleiche Idee taucht in verschiedenen Aufgabentypen wieder auf, nur die Verpackung ändert sich.
Drei Merksätze, die ich mir für Aufgaben merken würde
- Bei ax + by + cz = d ist der Normalenvektor direkt ablesbar.
- Bei einer Ebene in Parameterform liefern zwei Spannvektoren zusammen die senkrechte Richtung.
- Wenn nur die Richtung zählt, sind auch negative Vielfache richtig.
Wenn ich Aufgaben so angehe, spare ich nicht nur Zeit, sondern auch unnötige Unsicherheit. Erst die Darstellungsform erkennen, dann den passenden Rechenweg wählen und am Ende mit einem kurzen Skalarprodukt prüfen - genau diese Reihenfolge macht den Stoff handhabbar.
