Die Frage, wie funktioniert ein Rückschlagventil, lässt sich am besten über Druck, Fläche und eine einfache Sperrbewegung erklären. Genau darum geht es hier: welche Kräfte das Bauteil öffnen, wie es den Rückfluss stoppt und woran man in der Praxis erkennt, ob die Bauart überhaupt zur Anwendung passt.
Die wichtigsten Punkte zum Rückflussverhinderer
- Ein Rückschlagventil öffnet nur in einer Richtung und schließt bei Umkehr der Strömung selbsttätig.
- Der Öffnungsdruck hängt vor allem von Federkraft, Gewicht und wirksamer Fläche ab.
- Federbelastete Ventile arbeiten definiert, Klappen- und Schwerkraftlösungen oft mit geringerem Strömungswiderstand.
- Die Formel F = p × A erklärt, warum kleine Änderungen an der Fläche den Betrieb stark beeinflussen können.
- Falsche Einbaurichtung, Schmutz und zu kleiner Querschnitt gehören zu den häufigsten Praxisfehlern.
Wie das Ventil den Rückfluss blockiert

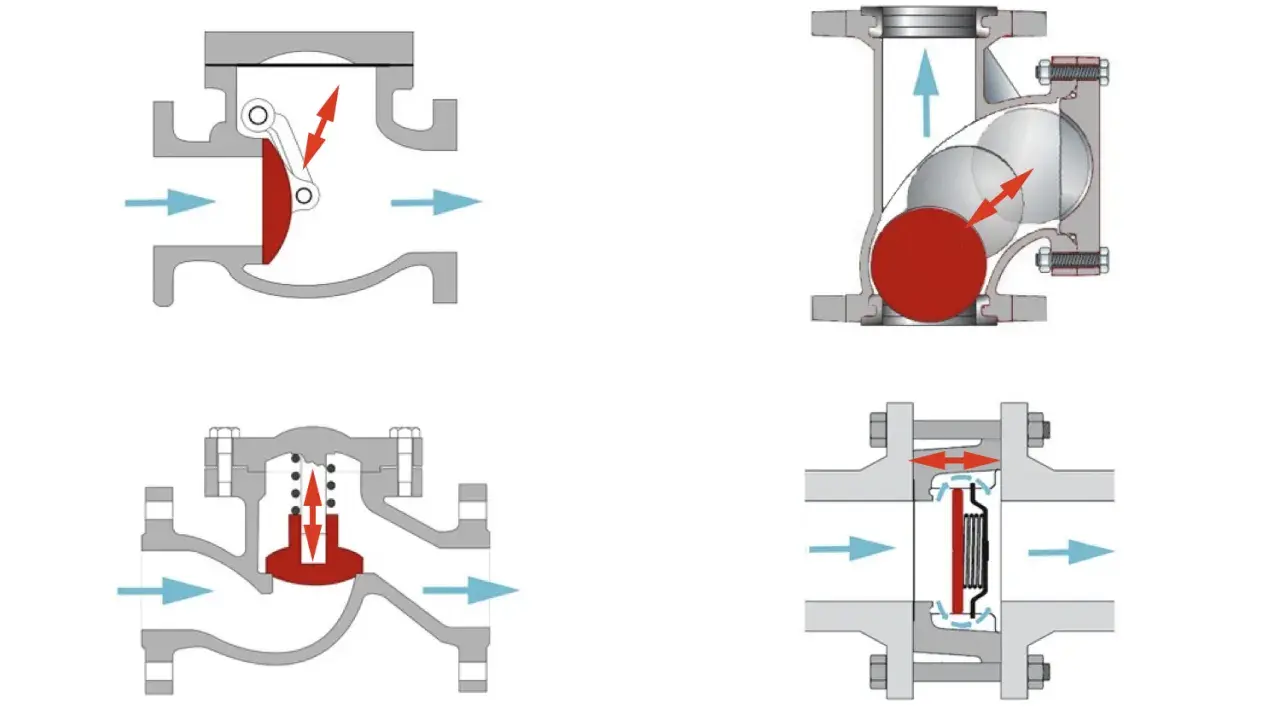

Im Kern ist die Idee sehr schlicht: Das Medium darf in der vorgesehenen Richtung durchströmen, in der Gegenrichtung aber nicht. Dafür sitzt im Ventil ein Dichtelement, also zum Beispiel eine Kugel, ein Teller, eine Klappe oder eine Membran, das auf einem Ventilsitz aufliegt. Solange der Druck von der falschen Seite kommt, bleibt das Element dicht an seinem Sitz und sperrt den Kanal.
Erst wenn auf der Einlassseite genug Druck anliegt, hebt sich das Dichtelement leicht an. Das ist kein aktiver Schaltvorgang, sondern eine reine Reaktion auf die Druckdifferenz. Deshalb nennt man solche Bauteile auch Rückflussverhinderer: Sie brauchen keine externe Steuerung, keinen Strom und keinen Hebel.
Wichtig ist dabei ein Detail, das oft übersehen wird: Das Ventil öffnet nicht einfach „ganz oder gar nicht“. Zwischen geschlossen und voll offen liegt ein Bereich, in dem es bereits anhebt, aber noch spürbaren Widerstand erzeugt. Welche Bauform das jeweils am saubersten umsetzt, sieht man im direkten Vergleich.
Welche Bauarten in der Praxis vorkommen
Nicht jedes Rückschlagventil arbeitet gleich. Für die Auswahl ist die Bauart entscheidend, weil sie Einfluss auf Öffnungsdruck, Druckverlust, Dichtheit und Einbaulage hat. Ich halte eine einfache Gegenüberstellung für hilfreicher als lange Theorie.
| Bauart | Wie sie schließt | Stärken | Grenzen | Typische Nutzung |
|---|---|---|---|---|
| Federbelastetes Rückschlagventil | Eine Feder drückt den Verschluss auf den Sitz; der Durchfluss öffnet gegen die Federkraft. | Definierter Öffnungsdruck, kompakt, gut kalkulierbares Verhalten. | Etwas mehr Strömungswiderstand als sehr einfache Klappenlösungen. | Pumpen, Hydraulik, viele Installationen mit klarer Flussrichtung. |
| Kugelrückschlagventil | Eine Kugel sitzt auf einem Dichtsitz und wird durch Druckdifferenz angehoben. | Einfacher Aufbau, robust, gut für kleine Baugrößen. | Kann auf Schmutz empfindlicher reagieren; akustisch manchmal deutlich hörbar. | Geräte, kleine Leitungen, einfache Förderaufgaben. |
| Rückschlagklappe | Eine Klappe schwenkt bei Vorwärtsströmung auf und fällt bei Rückfluss zurück. | Oft geringerer Widerstand bei größeren Nennweiten. | Die Dichtheit ist je nach Ausführung nicht immer so streng wie bei feineren Ventilen. | Heizkreise, größere Wasserleitungen, Abwassertechnik. |
| Schwerkraftbremse | Die Eigenmasse unterstützt das Schließen; die Bauform ist meist leichtgängig ausgelegt. | Reduziert unerwünschte Konvektion und bleibt im Betrieb oft sehr ruhig. | Meist ein Spezialfall für bestimmte Anlagen, nicht für jede Leitung sinnvoll. | Heizung, Solarthermie, Zirkulationsleitungen. |
Für den Alltag heißt das: Die beste Lösung ist nicht automatisch die dichteste oder die billigste, sondern die, die zum Medium und zur Anlage passt. Ein Rückschlagventil in einer Trinkwasserleitung braucht andere Eigenschaften als eines in einer Heizungs- oder Pumpenstrecke. Genau hier wird aus Technik schnell ein kleines Rechenproblem.
Warum Druck und Fläche die Öffnung bestimmen
Für den Unterricht und für die Praxis lässt sich die Funktionsweise sehr gut mit einer einfachen Formel beschreiben: F = p × A. Der Druck p wirkt auf die wirksame Fläche A, daraus entsteht die Kraft F, die die Feder oder das Eigengewicht überwinden muss. Das ist keine komplizierte Ingenieurmagie, sondern reine Physik mit etwas Mathematik dahinter.
Ein kleines Beispiel macht das sofort greifbar: Wenn die Feder eines Ventils mit 8 N gegen den Sitz drückt und die wirksame Fläche 2 cm² beträgt, dann braucht es rund 0,4 bar, um das Ventil zu öffnen. Bei derselben Federkraft und 4 cm² Fläche sinkt der notwendige Öffnungsdruck auf etwa 0,2 bar. Größere Fläche bedeutet also bei gleicher Federkraft einen niedrigeren Öffnungsdruck.
Ein weiterer Punkt ist wichtig: Der Öffnungsdruck ist nicht dasselbe wie der Druckverlust im laufenden Betrieb. Ein Ventil kann bereits aufgehen, obwohl der Durchfluss noch gebremst wird. In der Praxis merkt man das an Pumpen, die unnötig viel Arbeit leisten müssen, oder an Leitungen, die bei jeder Änderung der Flussrichtung kurz reagieren.
Ich achte bei solchen Bauteilen deshalb immer auf zwei Fragen zugleich: Wie hoch ist die Kraft, die das Ventil schließen lässt, und wie viel Widerstand erzeugt es, wenn das Medium tatsächlich fließen soll? Wer nur auf den ersten Wert schaut, trifft schnell die falsche Wahl. Im nächsten Schritt geht es darum, wo diese Unterschiede im Alltag wirklich auffallen.
Wo Rückschlagventile im Alltag wirklich gebraucht werden
Die Einsatzorte sind vielfältiger, als man auf den ersten Blick denkt. Überall dort, wo ein Medium nicht zurücklaufen darf, ist ein Rückschlagventil sinnvoll. Besonders häufig begegnet es mir in vier Bereichen:
- Trinkwasserinstallation: Hier verhindert das Ventil, dass Wasser bei Druckschwankungen oder Gerätebetrieb in die falsche Richtung zurückgedrückt wird.
- Heizungsanlage: In Heizkreisen stoppt es unerwünschte Rückströmung und kann freie Konvektion bremsen, damit Wärme nicht unkontrolliert wandert.
- Pumpen und Förderanlagen: Das Ventil hilft, Leitungen gefüllt zu halten und Rücklauf auf die Pumpe zu vermeiden.
- Alltagsgeräte: Bei Sprühflaschen, Fahrradventilen oder Kaffeemaschinen sorgt das gleiche Prinzip für eine klare Flussrichtung.
Gerade in Heizungsanlagen ist der Unterschied zwischen einem strengen Rückflussverhinderer und einer leichtgängigen Schwerkraftbremse wichtig. Das eine sperrt möglichst konsequent, das andere reduziert vor allem ungewollte Zirkulation. Wer beides verwechselt, erwartet oft entweder zu viel Dichtheit oder zu wenig Widerstand.
Im Alltag merkt man also schnell: Nicht das Ventil an sich ist das Thema, sondern seine Aufgabe im System. Aus dieser Sicht lassen sich auch die typischen Montagefehler viel besser verstehen.
Typische Fehler bei Auswahl und Einbau
Die häufigsten Probleme entstehen nicht durch das Bauteil selbst, sondern durch falsche Annahmen. Ein Rückschlagventil ist eben kein Absperrventil und auch kein Ersatz für eine saubere Anlagenplanung. Die folgenden Fehler tauchen besonders oft auf:
| Fehler | Typische Folge | Was ich stattdessen prüfe |
|---|---|---|
| Falsche Einbaurichtung | Das Ventil sperrt permanent oder arbeitet unzuverlässig. | Pfeilrichtung am Gehäuse und tatsächliche Strömungsrichtung abgleichen. |
| Zu kleiner Querschnitt | Hoher Druckverlust, unnötige Belastung für Pumpe oder Anlage. | Nennweite und Fördermenge gemeinsam betrachten. |
| Schmutz oder Partikel im Medium | Der Sitz dichtet nicht sauber, Rückfluss ist möglich. | Filter, Vorsieb oder geeignetere Bauart einplanen. |
| Falsche Erwartung an die Dichtheit | Leckage oder Tropfenbildung wird als Defekt gedeutet, obwohl die Bauart dafür nicht gedacht ist. | Prüfen, ob wirklich eine absolut dichte Sperre nötig ist. |
| Unpassende Einbaulage | Kugel oder Klappe schließt nur verzögert oder gar nicht sauber. | Herstellerangaben zur Lage und zum Medium beachten. |
Ich würde hier noch einen Punkt ergänzen, der oft unterschätzt wird: Bei manchen Anlagen ist nicht der Rückfluss selbst das Problem, sondern die Kombination aus Rückfluss und Druckstoß. Dann muss das Ventil nicht nur schließen, sondern im richtigen Moment und ohne unnötiges Schlagen reagieren. Genau deshalb lohnt sich ein kurzer Blick auf die Praxisregeln vor der Montage.
Was bei der Rückflussverhinderung am Ende wirklich zählt
Wenn ich ein Rückschlagventil bewerte, frage ich immer zuerst nach dem Medium, der Drucksituation und der Einbaulage. Erst danach schaue ich auf die Bauart. Diese Reihenfolge ist einfacher, als viele denken, und sie verhindert die meisten Fehlentscheidungen.
Für das Verständnis reicht oft schon ein kurzer Merksatz: Druck auf Fläche ergibt Kraft. Aus diesem Zusammenhang wird sofort klar, warum sich kleine Änderungen an Federkraft, Sitzfläche oder Nennweite so deutlich auf das Verhalten auswirken. Genau deshalb ist das Thema für Lernende so interessant: Man sieht hier, wie Mathematik und Technik zusammenarbeiten.
Wer Rückschlagventile sauber einordnet, versteht nicht nur ein einzelnes Bauteil, sondern auch das Prinzip hinter vielen Anlagen im Alltag. Und genau das macht den Unterschied zwischen bloßem Auswendiglernen und echtem technischen Verständnis.
